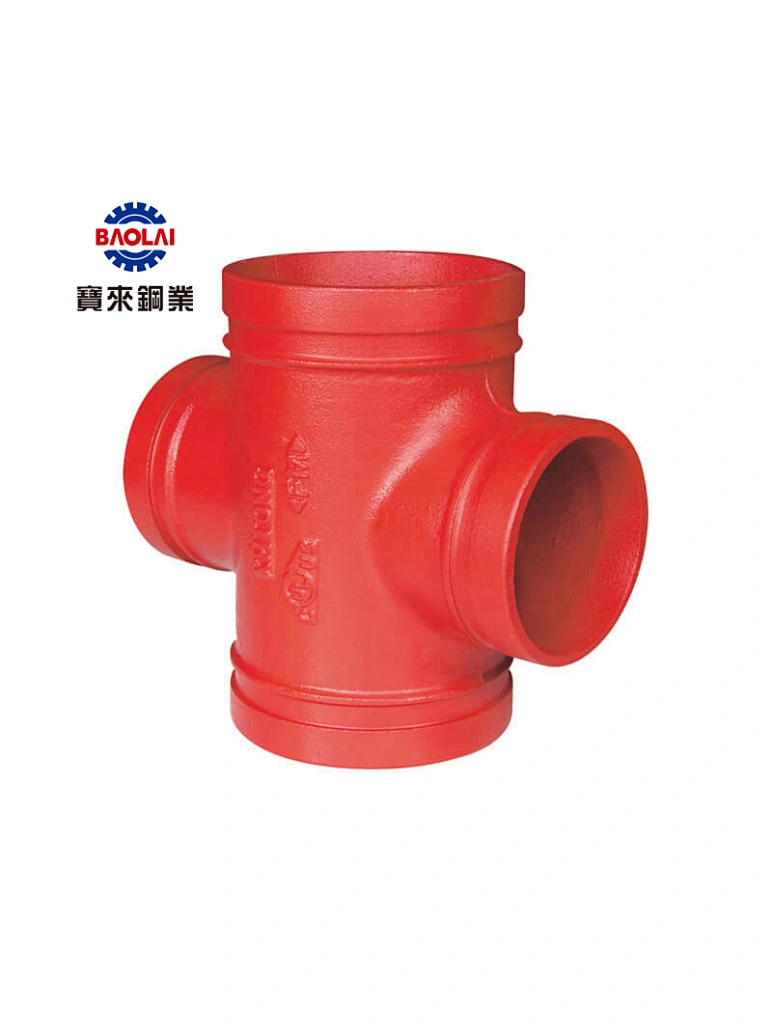

تجهيزات أنابيب النار المتقاطعة المخددة
Grooved reducing cross
الشهادة: مدرج في قائمة UL / معتمد من FM المعيار: ANSI / UL 213C المادة: حديد الدكتايل ASTM A536، 65-45-12 الضغط المقدر: ≥ 175 رطل لكل بوصة مربعة (1.21 ميجا باسكال) السطح: طلاء أحمر / مجلفن بالغمس الساخن
كمية
توفر هذه التركيبات اتصالاً سلسًا ومانعًا للتسرب بين أنظمة خطوط الأنابيب المختلفة، وهي مثالية لأنظمة رشاشات الحريق.
تم تصميم تجهيزات أنابيب BAOLAI® المخددة لتقليل النيران المتقاطعة لتوفير اتصالات موثوقة وفعالة بين الأنابيب بأقطار مختلفة.
مصنوعة من مواد متينة، يمكن لهذه التركيبات أن تتحمل درجات الحرارة العالية ومستويات الضغط العالي، مما يضمن نظام خطوط أنابيب آمن ومأمون.
بفضل تصميمها المحزز، فإنها توفر حلاً سهل التركيب ومضادًا للتسرب يسمح بالصيانة والإصلاح السريع.
هذه التركيبات مناسبة للاستخدام في أنظمة التحكم في الحرائق وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والتطبيقات الأخرى التي تتطلب حلاً موثوقًا لتوصيل الأنابيب.
اختر تركيبات الأنابيب المتقاطعة المحززة الخاصة بنا من أجل تركيب خالٍ من المتاعب وأداء مدى الحياة.
| الحجم (بوصة / DN / مم) | من المركز إلى النهاية (مم) | المرجع. لا. |
| 2-1/2 بوصة × 2 بوصة / 65 × 50 / 76.1 × 60.3 | 76 / 76 | G0901 (UL/FM) |
| 3 × 2 بوصة / 80 × 50 / 88.9 × 60.3 | 86 / 86 | G0902 (UL/FM) |
| 4 × 2 بوصة / 100 × 50 / 114.3 × 60.3 | 101 / 101 | G0903 (UL/FM) |
| 4 × 3 بوصة / 100 × 80 / 114.3 × 88.9 | 101 / 101 | G0904 (UL/FM) |
| 5 × 4 بوصة / 125 × 100 / 139.7 × 114.3 | 124 / 124 | G0905 (UL/FM) |
| 6 بوصة × 2 بوصة / 150 × 50 / 165.1 × 60.3 | 140 / 140 | G0906 (UL/FM) |
| 6 بوصة × 2-1/2 بوصة / 150 × 65 / 165.1 × 76.1 | 140 / 140 | G0907 (UL/FM) |
| 6 × 3 بوصة / 150 × 80 / 165.1 × 88.9 | 140 / 140 | G0908 (UL/FM) |
| 6 بوصة × 4 بوصة / 150 × 100 / 165.1 × 114.3 | 140 / 140 | G0909 (UL/FM) |
| 6 بوصة × 2 بوصة / 150 × 50 / 168.3 × 60.3 | 140 / 140 | G0910 (أول) |
| 8 × 2 بوصة / 200 × 50 / 219.1 × 60.3 | 175 / 175 | G0911 (UL/FM) |
| 8 × 4 بوصة / 200 × 100 / 219.1 × 114.3 | 175 / 175 | G0912 (UL/FM) |
| 8 × 5 بوصة / 200 × 125 / 219.1 × 139.7 | 175 / 175 | G0913 (UL/FM) |
| 8 × 6 بوصة / 200 × 150 / 219.1 × 165.1 | 175 / 175 | G0914 (UL/FM) |
