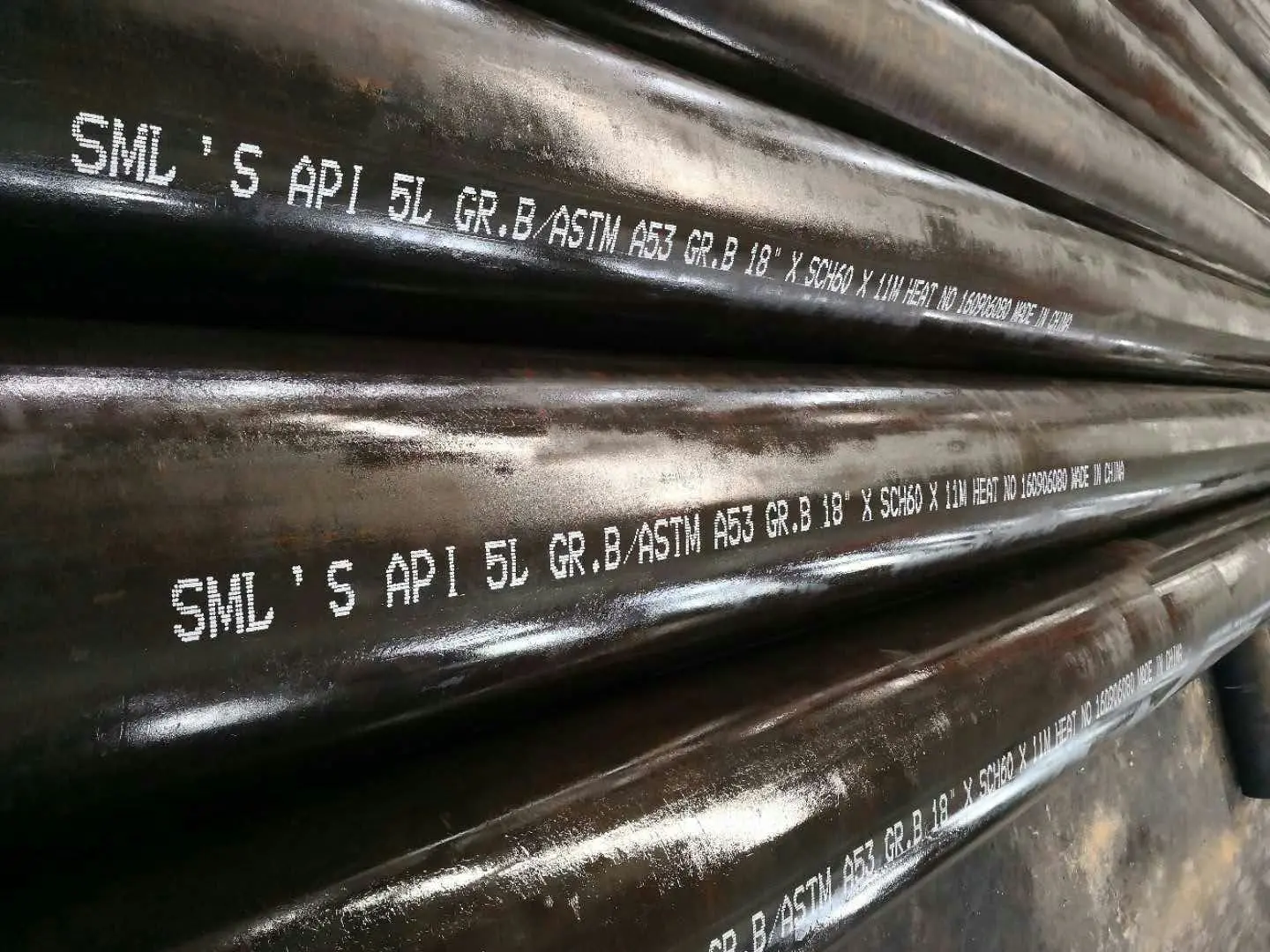

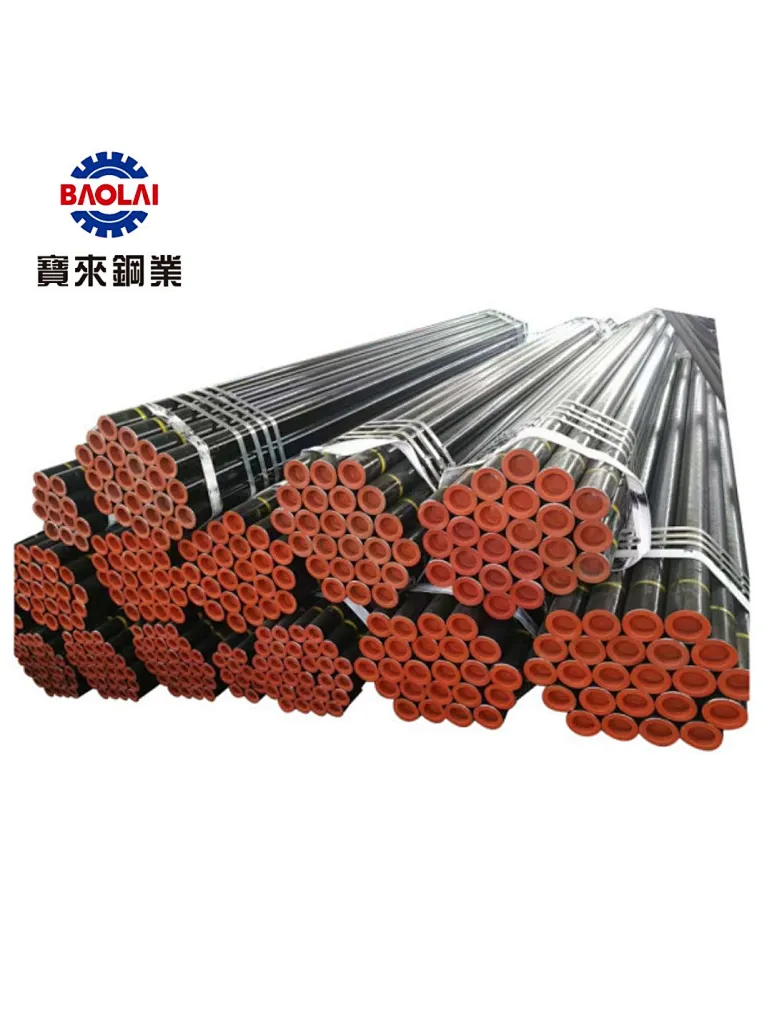

الأنبوب غير الملحوم API 5L هو خط أنابيب نقل النفط والغاز الطبيعي والمياه المحدد من قبل معهد البترول الأمريكي ، بما في ذلك الأنابيب الفولاذية الملحومة وغير الملحومة.
تتوفر أنابيب خط API 5L في درجات متعددة من الصلب الكربوني ، تم تحديدها على أنها الدرجة B و X42 و X46 و X52 و X56 و X60 و X70 و X80 وفي مستويات مواصفات PSL1 أو PSL2. فيما يلي الفرق بين PSL1 و PSL2 وإدخال درجات الصلب الشائعة.
ملاحظة: بعض المواصفات الرئيسية موضحة أدناه ، يرجى التواصل معنا لمزيد من التفاصيل.
محدد | DN محدد | القطر الخارجي | سمك الحائط | فئة الوزن | جدول لا. | اختبار الضغط ، psi | |
مم | مم | الصف أ | درجة ب | ||||
1/2" | 15 | 21.3 | 2.77 | الأمراض المنقولة جنسيا | 40 | 4.8 | 4.8 |
3.73 | XS | 80 | 5.9 | 5.9 | |||
4.78 | - | 160 | 6.2 | 6.2 | |||
7.47 | XXS | - | 6.9 | 6.9 | |||
6" | 150 | 168.3 | 4.78 | - | - | 7.0 | 8.2 |
5.56 | - | - | 8.2 | 9.6 | |||
6.35 | - | - | 9.4 | 10.9 | |||
7.11 | الأمراض المنقولة جنسيا | 40 | 10.5 | 13.0 | |||
7.92 | - | - | 11.7 | 13.7 | |||
8.74 | - | - | 12.9 | 15.0 | |||
9.52 | - | - | 14.1 | 16.4 | |||
10.97 | XS | 80 | 16.2 | 18.9 |
ميزة خط الأنابيب غير الملحوم API 5L
1. المساعدة في خفض النفقات.
على الرغم من أنها أغلى من الأنابيب الملحومة ، إلا أن هذه القدرة المتزايدة على تحمل الضغط تسمح باستخدام أنابيب أرق وأخف وزنًا ，
وبالتالي فإن السعر الإجمالي أقل.
2. مقاومة ممتازة لقوى التصدع التي يمكن أن تحدث في خطوط الأنابيب الطويلة ；
3. جودة الخدمة الحامضة والمتانة
4. قوة وقدرة ممتازة على تحمل تطبيقات درجات الحرارة العالية ；
5. عمر خدمة طويل في أي عملية لخطوط الأنابيب الصناعية.
الاختلافات بين PSL1 و PSL2
NPS | القطر الخارجي | سمك الحائط |
اختبار تأثير CVN (Charpy) | لا شيء مطلوب | مطلوب لجميع الدرجات |
فحص غير تدميري من سلس | فقط عندما يحدد المشتري SR4 | SR4 إلزامي |
شهادة | الشهادات عند تحديدها لكل 15 ريال سعودي | الشهادات (15.1 ريال سعودي) إلزامية |
التتبع | يمكن تتبعها فقط حتى يتم اجتياز جميع الاختبارات ، ما لم يتم تحديد 15 ريال سعودي | يمكن تتبعه بعد الانتهاء من الاختبارات (15.2 ريال سعودي) إلزامي |
اختبار الهيدروستاتيكي | مطلوب | مطلوب |
